| 產品用途 |
| CPJ系列數位元測量投影儀是光、機、電一體化的精密高校測量儀器。立式投影儀的工件影像可以是全正像也可以為倒像，測量簡易直觀，效率高。儀器光學質量優良，物鏡成清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%。它廣泛用于機械、儀表、電子、輕工等行業院校、研究所、計量檢定部門。本儀器能高效率的檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成形銑刀等。 |
| 產品特點 |

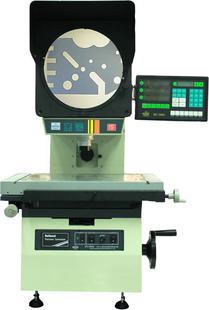

| CPJ-3000系列(反像型)數位式測量投影儀結構緊湊，外形簡潔美觀，經濟實用，可靠性好，坐標示值誤差可達3+L/75）μm,它能夠高效的對工件進行直接測量和比較測量，例如：沖壓件、齒輪、螺紋，刀具等。在機械制造、電子、模具、儀器儀表和鐘表等行業都得到了廣泛的應用。 |
| 技術規格參數 |
| 儀器型號 |
反像型 CPJ-3040A |
| 工作臺 |
金屬臺面尺寸 |
606*466 |
| 玻璃臺尺寸 |
450*350 |
| X坐標行程 |
400 |
| Y坐標行程 |
300 |
| Z坐標行程 |
100（調焦） |
| 儀器測量精度(μm) |
3+L/75(L為被測長度,單位：mm) |
| X、Y坐標數顯分辨率 |
0.5μm |
| 外形尺寸 |
長*寬*高1040*780*1120 |
| 儀器重量 |
單位 250 |
| 投影屏 |
投影屏尺寸 |
Ф 312，使用范圍 > Ф300刻有米字線） |
| 投影旋轉范圍 |
0~360° |
| 旋轉角度數顯分辨率 |
1 ′ 或0.01° |
| 物鏡 |
| 放大倍數 |
10X(選) |
20X(選) |
50X(選) |
100X(選) |
| 物方線視場 |
Ф30 |
Ф15 |
Ф6 |
Ф3 |
| 物方線視場 |
77.7 |
44.3 |
38.4 |
25.3 |
| 測量最大高度 |
90 |
90 |
90 |
90 | |
| 儀器電源 |
110V/220V(AC) 50/60Hz 總功率400W |
| 建議放置臺 |
載重 ≥250kg 尺寸(長*寬*高)800*550*650(mm) |
| 資料處理系統 |
DC-3000 多功能資料處理系統，全中文顯示可做多點采樣，坐標旋轉，點、線、距離，角度測量 RS-232資料輸出 |
| 儀器照明 |
透射與反射照明光源均為24V，150W鹵素燈 |
| 冷卻方式 |
強制風冷(3軸流風扇) |
| 儀器選配件 |
微型打印機、光學尋邊器等 M2D -CPJ 軟件等——詳情請見投影儀附件明細 |
