| 二次元/投影機 >> 總代理-萬濠影投影儀/高精度投影儀/投影機CPJ-3020A（反向） |
| |
|
產品編號： |
8281545816 |
產品名稱： |

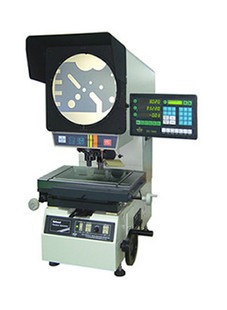

總代理-萬濠影投影儀/高精度投影儀/投影機CPJ-3020A（反向） |
規 格： |
CPJ-3020A |
產品備注： |
反向投影機 |
產品類別： |
二次元/投影機 |
| |
|
| 產 品 說 明 |
| 產品用途 |
| CPJ系列數字元測量投影儀是光、機、電一體化的精密高校測量儀器。立式投影儀的工件影像可以是全正像也可以為倒像，測量簡易直觀，效率高。儀器光學質量優良，物鏡成清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%。它廣泛用于機械、儀表、電子、輕工等行業院校、研究所、計量檢定部門。本儀器能高效率的檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成形銑刀等。 |
| 產品特點 |
| CPJPREFIX = ST1 -3000A(反像型號)系列數字式測量投影儀整機品質優良，性能穩定。儀器配有腳踏開關和多功能數據處理表DC-300，數據輸出和采樣十分方便，使測量更快捷，效率更高。CPJ-3000C儀器配有物鏡旋轉盤，可同時配備三個物鏡，在不同放大倍率工作時，只須旋轉轉盤即可，不需要在單獨更換物鏡，操作更加方便簡單，儀器調焦由投筒升降實現，行程大，穩定性好；工作臺不升降，增強了穩定性，測量范圍的啊，精度高。 |
| 技術規格參數 |
|
儀器型號 |
反像型 |
CPJ-3015A |
CPJ-3020A |
CPJ-3025A |
|
工
作
臺
|
金屬臺面尺寸 |
354x228 |
404X160 |
450X280 |
|
玻璃臺面尺寸 |
210X160 |
260X160 |
306X196 |
|
X坐標行程 |
150 |
200 |
250 |
|
Y坐標行程 |
100 |
100 |
150 |
|
Z坐標行程 |
100(調焦) |
100(調焦) |
100(調焦) |
|
儀器測量精度（μm） |
≤（3+L/75）（L為被測長度，單位：mm） |
|
X、Y坐標數顯解析度（μm） |
0.5(μm) |
|
外形尺寸 |
長X寬X高 |
780X780X1100 |
780X780X1100 |
810X780X1120 |
|
儀器重量 |
單位：kg |
160 |
160 |
180 |
|
投影屏
|
投影屏尺寸 |
Ø312， 使用范圍> Ø300 （刻有米字線） |
|
投影屏選擇范圍 |
0~360º |
|
旋轉角度數顯解析度 |
1′或0.01º |
|
物 鏡 |
放大倍數 |
10X(選) |
20X(選) |
50X(選) |
100X（選） |
|
物方線視場 |
Ø30 |
Ø15 |
Ø6 |
Ø3 |
|
物方工作距 |
77.7 |
44.3 |
38.4 |
25.3 |
|
測量最大高度 |
90 |
90 |
90 |
90 |
|
儀器電源 |
110V/220V（AC） 50/60HZ |
總功率 |
400W |
|
建議放置臺 |
載重 ≥250 尺寸（長X寬X高）800X550X650（mm） |
|
數據處理系統
|
DC-3000多功能數顯表 全中文顯示 可做多點采樣 坐標旋轉 點、線、圓、
距離、角度測量 RS-232數據輸出 |
|
儀器照明 |
透射與反射照明光源均為24W/150W鹵素?zé)?/DIV> |
|
冷卻方式 |
強制風冷 |
|
儀器選配件 |
微型打印機，光學尋邊器 M2D軟件等—詳細請見投影儀附件說明書 | |
|
|
|
