| 二次元/投影機 >> 總代理-萬濠影投影儀/光學投影機/正向投影儀CPJ-3015Z |
| |
|
產品編號： |
82815494416 |
產品名稱： |

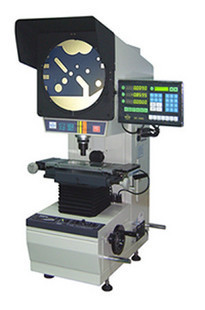

總代理-萬濠影投影儀/光學投影機/正向投影儀CPJ-3015Z |
規 格： |
CPJ-3015Z |
產品備注： |
正向投影儀 |
產品類別： |
二次元/投影機 |
| |
|
| 產 品 說 明 |
| 儀器用途： |
| CPJ系列數字元測量投影儀是光、機、電一體化的精密高校測量儀器。立式投影儀的工件影像可以是全正像也可以為倒像，測量簡易直觀，效率高。儀器光學質量優良，物鏡成清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%。它廣泛用于機械、儀表、電子、輕工等行業院校、研究所、計量檢定部門。本儀器能高效率的檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成形銑刀等。 |
| 儀器特點： |
| CPJ-3000(正像型)系列數字式測量投影儀結構緊湊，外形簡潔美觀，經濟實用，可靠性好，坐標示值誤差可達（3+L/75）μm,它能夠高效的對工件進行直接測量和比較測量，例如：沖壓件、齒輪、螺紋，刀具等。在機械制造、電子、模具、儀器儀表和鐘表等行業都得到了廣泛的應用。 |
| 儀器規格參數 |
|
儀器型號 |
CPJ-3007Z |
CPJ-3010Z |
CPJ-3015Z |
|
工
作
臺 |
金屬臺面尺寸 |
260×152 |
306×152 |
340×152 |
|
玻璃臺面尺寸 |
125×100 |
175×100 |
196×96 |
|
X座標行程 |
75 |
100 |
150 |
|
Y座標行程 |
50 |
50 |
50 |
|
Z座標行程
(調焦用)(mm) |
90(調焦) |
90(調焦) |
90(調焦) |
|
儀器測量精度(μm) |
3+L/75
(L為被測長度,單位：mm) |
3+L/50
(L為被測長度,單位：mm) |
4+L/25
(L為被測長度，單位：mm) |
|
X，Y座標數顯解析度：0.5μm |
|
投影屏 |
投影屏尺寸：Ø312，使用范圍 > Ø300 （刻有米字線）。 |
|
投影旋轉范圍：0~360º |
|
旋轉角度數顯解析度：1’或0.01º |
|
物鏡 |
放大倍數： 10X(選) 20X(選) 50X(選) 100X(選) |
|
物方線視場 Ø30 Ø15 Ø6 Ø3 |
|
物方工作距 77.7 44.3 38.4 25.3 |
|
數據處理系統 |
DC-3000 多功能數據處理系統，全中文顯示可做多點采樣，座標旋轉，點、線、距離，角度測量 RS-232數據輸出 |
|
儀器照明 |
透射與反射照明光源均為24V，150W鹵素?zé)?/DIV> |
|
儀器電源 |
110V/220V(AC)，50/60Hz，總功率400W |
|
冷卻方式 |
強制風冷(3軸流風扇) |
|
外形尺寸 |
長*寬*高 |
770×550×1100 |
770×550×1100 |
770×550×1100 |
|
儀器重量 |
單位：kg |
120 |
125 |
130 |
|
選購件 |
微型打印機、光學尋邊器等，詳情請查閱投影儀附件明細 |
|
選購件圖樣（左一：微型打印機）（右一：ED-101尋邊器） |
|
|
|
